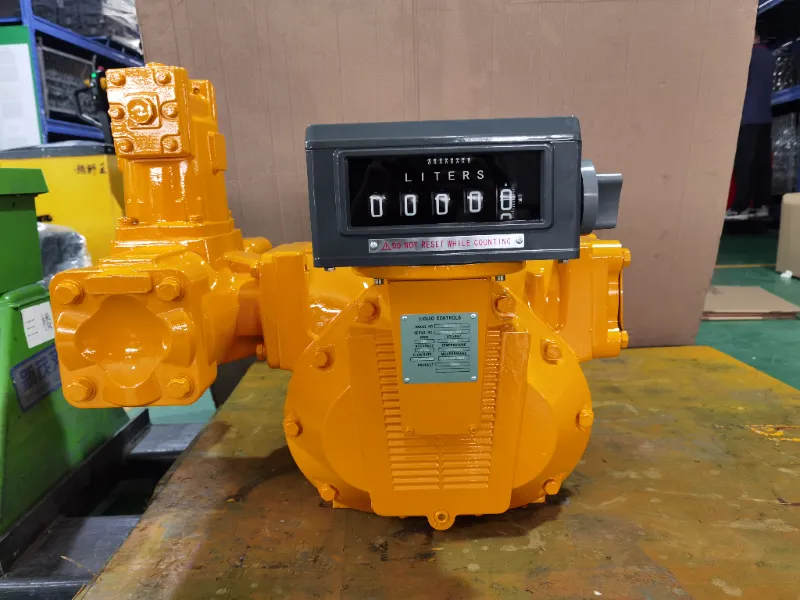

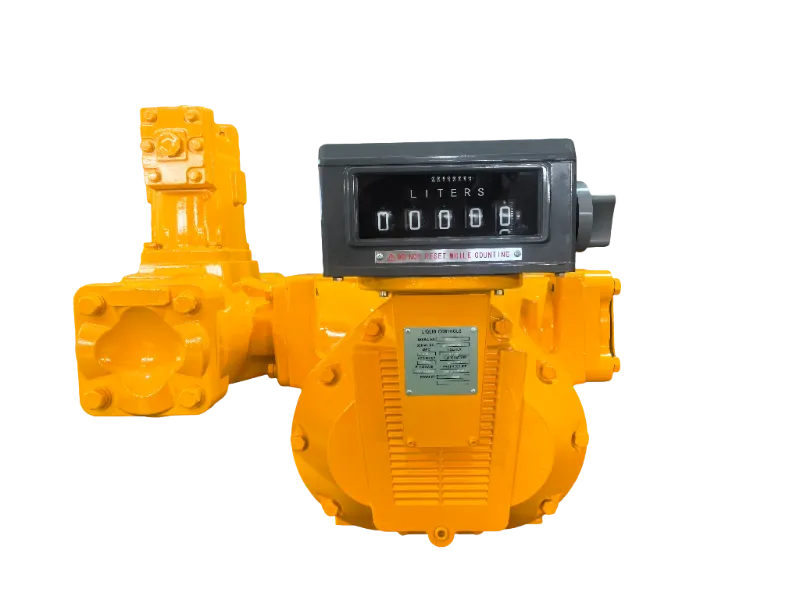

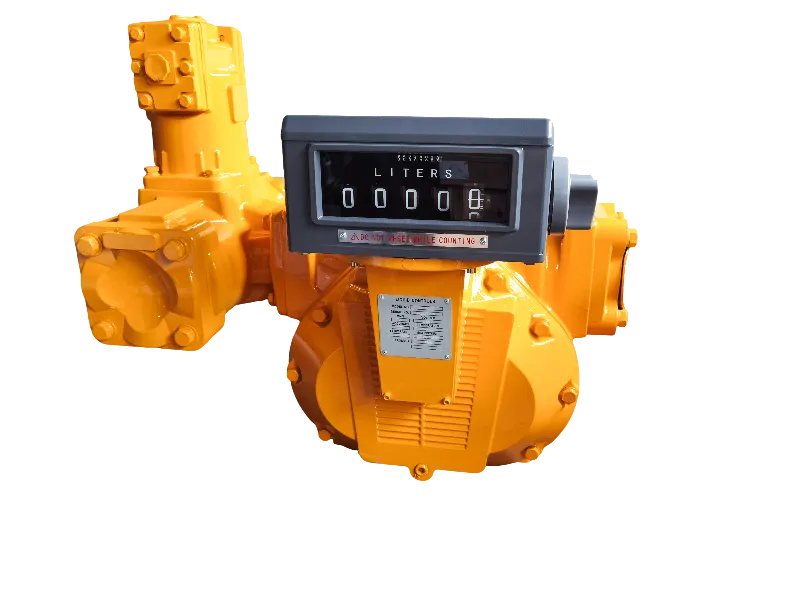

4 colių skysčio valdymo srauto matuoklis

M serijos vamzdynų srauto valdymo sistema yra matavimo sprendimas, skirtas didelio srauto degalų papildymo ir kuro perdavimo vamzdynams. Šis 4 colių skysčio valdymo srauto matuoklis pasižymi kompaktiška struktūra, lengvu valdymu, paprasta priežiūra, patikimu veikimu ir modernia išvaizda. Jis tinka žibalui, dyzelinui, benzinui ir mišriam kurui.

Šiame srauto matuoklyje yra skysčio kamera su užstojančiu velenu ir du stumdomieji velenai, besisukantys sinchroniškai su atitinkamomis pavaromis. Skystis patenka į kamerą, trukdantis velenas sukasi veikiant slėgiui, du stumdomieji velenai eina paskui, o skystis patenka į išleidimo angą, paversdamas linijinį srautą sukamuoju judesiu. 4 colių skysčio valdymo srauto matuoklis matuoja srautą pagal trukdantį veleno sukimąsi, perduodamą skaitikliu arba impulsiniu signalu į kompiuterio terminalą.

Parametras yra toks.

Struktūra

Šis 4 colių skysčio valdymo srauto matuoklis susideda iš skysčio kameros, blokuojančio veleno, slankiojančių velenų, sinchroninių pavarų ir skaitiklio arba impulsų išvesties įrenginio. Užstojantis velenas ir du slankiojantys velenai veikia kartu skysčio kameroje, todėl pasiekiamas tikslus dozavimas dėl sinchroninio krumpliaračio sukimosi.

Funkcija

4 colių skysčio valdymo srauto matuoklis pasižymi kompaktiška ir tvirta konstrukcija, užtikrinančia lengvą valdymą ir paprastą priežiūrą, tuo pačiu užtikrinant saugų ir patikimą veikimą sudėtingoje degalų tiekimo aplinkoje. Unikali užstojančio ir stumiančio veleno konstrukcija paverčia linijinį skysčio srautą sukamuoju judesiu, todėl galima labai tiksliai matuoti įvairiais srauto greičiais. Skaitiklis yra specialiai pritaikytas didelio srauto degalų papildymui ir dujotiekio matavimo programoms, modernios išvaizdos, kuri papildo pažangias degalų valdymo sistemas. Be to, jis siūlo pasirenkamą skaitiklio arba impulsų išvestį, kad būtų galima sklandžiai rinkti duomenis ir integruoti su esamomis valdymo sistemomis.

Programos

Kuro pakrovimo ir iškrovimo matavimas naftos perdirbimo ir perdirbimo įmonėse

Autocisternų ir SND cisternų perdavimo apskaita

Sunkusis kuro dozavimas dideliems sunkvežimiams ir lėktuvams.

Montavimo ir eksploatavimo sąlygos

 4 colių skysčio valdymo srauto matuoklis turi atitikti visus saugos, vėdinimo, priešgaisrinės apsaugos ir elektros standartus. Prieš montuodami vamzdynus reikia išvalyti. Montuokite skaitiklį ant stabilios platformos, o ne tiesiai ant vamzdyno, kad išvengtumėte iškraipymų dėl šiluminio plėtimosi arba flanšo įtempių. Prieš srovę sumontuokite koštuvą ir, jei reikia, prie įleidimo angos vertikalų oro šalintuvą. Paleidimo metu lėtai pripildykite matuoklį, kad pašalintumėte orą, laikykite uždarytą išleidimo vožtuvą, kol skaitiklis suksis, tada atidarykite iki galo, kai praeis skystis. Niekada neleiskite skaitiklio išdžiūti ilgiau nei penkias minutes; likti vardinio srauto diapazone. Apsaugokite nuo hidraulinio smūgio ir šiluminio plėtimosi naudodami tinkamą vožtuvo uždarymo greitį ir veikiančius apsauginius vožtuvus. Nenaudokite matuoklio, kai srauto kelyje yra oro, burbuliukų ar garų.

DUK

1 klausimas: ar srauto kryptis turi įtakos skaitikliui?

A1: Taip. Srauto kryptis turi įtakos matavimo tikslumui. Perjunkite pavaros pavarą, jei reikia skaičiuoti atbuline eiga.

2 klausimas: koks yra minimalus užsakymo kiekis?

A2: MOQ yra 1 vienetas.

3 klausimas: kokios yra pakavimo galimybės?

A3: Galimi mediniai dėklai ir dėžutės – galite pasirinkti pagal savo pageidavimus.
