Suskystintos naftos dujos (SND) yra labai linkusios į garinimą laikymo ir pernešimo metu, sudarydamos dujų ir skysčių dviejų fazių srautą. Kai padidėja burbulo santykis (ypač išsiurbiant iš požeminių rezervuarų ar iškraunant, kai dujų kiekis gali pasiekti 50%), įprasti išcentriniai siurbliai susiduria su kritinėmis problemomis:
1 、 Kavitacijos košmaras:Burbulai sprogo sparnuotės žemo slėgio srityje, sukeldami intensyvų smūgį ir sugadindami siurblio korpusą, todėl staiga nutraukė srautą ir sustabdo siurblį.
2 、 Efektyvumo sumažėjimas:Dujos užima srauto kanalus, žymiai sumažindamos efektyvų skysčio tiekimo tūrį, o energijos suvartojimas padidėja.
3 、 Nestabilus veikimas:Srauto slėgis staigiai svyruoja, nesutenkant nuolatinių operacijų reikalavimams (pvz., Buteliukų užpildymui, tanklaivio pakrovimui ir iškrovimui).

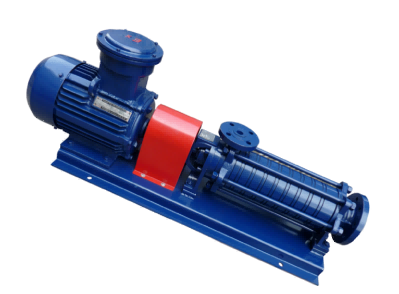

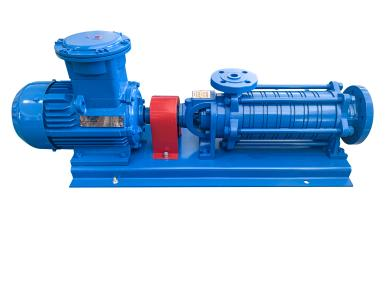

Specialūs daugiapakopiai išcentriniai siurbliai, tokie kaipSND daugiapakopiai siurbliai, problemas išsprendė per savo unikalų dizainą:
Vieta ：Siurblio siurbimo įleidimo angos priekinis galas
Funkcija:Kaip ir „burbulo tvarkytojas“, prieš skystį patenka į pagrindinį sparnuotę, jis švelniai, bet veiksmingai suspaudžia dujų ir skysčio mišinį.
Rezultatas:Žymiai sumažinkite reikiamą grynąjį teigiamą siurbimo galvos pakilimą (NPSHR). Tai reiškia, kad siurblys gali prasidėti ir veikti sklandžiai net esant ypač reikalaujančioms siurbimo sąlygoms (tokioms kaip žemas skysčio lygis požeminėse talpyklose ir dideliame vamzdyno atsparume) arba esant dideliam dujų kiekiui (≤ 50%), iš esmės užkertant kelią kavitacijai.
Struktūra:Naudokite 6 pakopų (LPGP-65) arba 8 pakopų (LPGP-85) spardytojus.
Strategija:Bendras slėgio skirtumas pasiskirsto tarp kelių sparnų, o kiekviename etape slėgis palaipsniui ir sklandžiai padidėja.
Sandarinimas:Naudokite ne aušinimo mechaninį sandariklį. Pašalinkite sudėtingą aušinimo sistemą, pašalinkite aušinimo skysčio nuotėkio užteršimo SND arba sukeldami saugos riziką, ir palengvinkite sandariklį ir lengvesnę.
Guoliai:Siurblio galas slenkantis guolis + pavaros galų rutulio guolio derinys. Stumdomas guolis turi stiprią apkrovos galią ir veikia sklandžiai; Rutulio guolis turi didelį efektyvumą ir gali prisitaikyti prie didelio greičio (1450 aps / min), kartu užtikrindamas ilgalaikį stabilų veikimą.
Struktūra:Horizontalus padalijimo dizainas. Tai patogu apžiūrėti ir prižiūrėti vidinius komponentus (tokius kaip sparnuotė ir ruoniai), o techninė priežiūra yra labai patogi.
Šie specializuoti kelių pakopų siurbliai yra ne tik įranga, bet ir pagrindinė saugos ir efektyvumo garantija. Vykdydami novatorišką dizainą, jie sėkmingai sutramdė „burbulo žvėris“ gabenant dujines suskystintas dujas, todėl:
Darbas yra saugesnis:Sumažina kavitacijos pažeidimus, pašalina aušinimo skysčio nuotėkio riziką ir užtikrina stabilų ir patikimą veikimą.
Veikite efektyviau:Prisitaikykite prie atšiaurių sąlygų, užtikrinkite nuolatinę gamybą ir sumažinkite priežiūros sąnaudas ir prastovą.
Plačiau taikoma:Jis atrakino pagrindinius scenarijus, kad tradiciniai siurbliai negalėjo tvarkyti, pavyzdžiui, išgauti iš gilių rezervuarų ir aukšto slėgio užpildymo.
