Suskystintųjų naftos dujų (SND) saugojimo, transportavimo ir degalų papildymo scenarijuose pasirenkamasLPG srauto matuokliai tiesiogiai veikia sąnaudas ir saugumą – pasirinkus tinkamą galima išvengti „bereikalingo vartojimo“, o pasirinkus netinkamą galima slapta „netekti pelno“.
SND yra dujinė-skysta dvifazė terpė: esant normaliai temperatūrai ir slėgiui, yra dujinės būsenos; po slėgio jis tampa skystas. Transportavimo ir naudojimo metu dažnai įvyksta „dujų ir skysčių konversija“. Tai sukūrė du matavimo „spąstus“:
Atgalinio srauto nuotėkis: kai dujotiekis nenaudojamas, likusios SND gali tekėti atgal dėl slėgio skirtumų. Įprasti srauto matuokliai neturi atgalinio srauto konstrukcijų, todėl gali būti netikslūs matavimo duomenys;
Tikslus dreifas: temperatūros ir slėgio svyravimai gali pakeisti SND tankį ir tūrį. Įprasti srauto matuokliai yra linkę į „dujų baką, kurio matavimai žiemą ir vasarą skiriasi 10 proc.“.

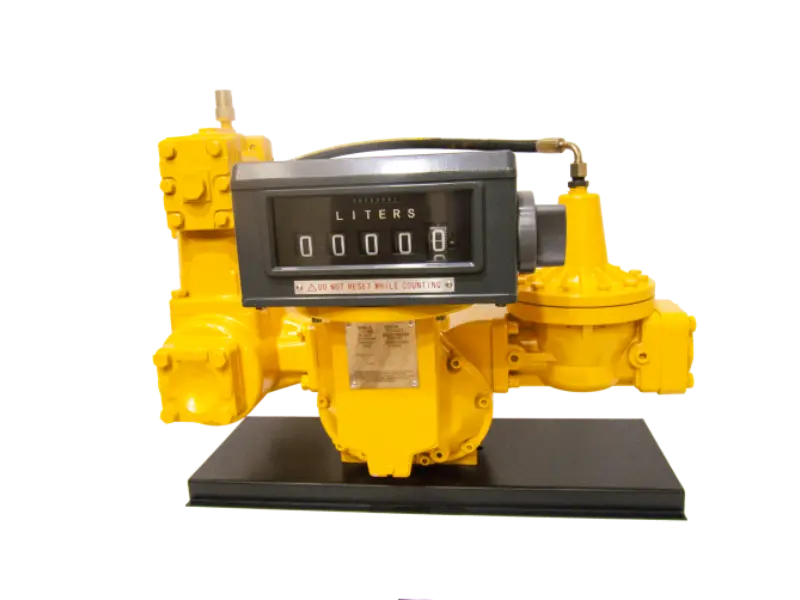

Srauto matuokliai, tokie kaip LPG-M50, sprendžia pramonės problemas, naudodami dvi pagrindines konstrukcijas:
Vidinis nuotėkio atbulinis vožtuvas + grįžtamasis dujotiekis: naudojamas įmontuotas vienpusis vožtuvas (atbulinis vožtuvas), kad būtų išvengta atvirkštinio terpės srauto, o grįžtamasis dujotiekis gali subalansuoti slėgį vamzdžio viduje, išvengiant „tuščiosios eigos matavimo“;
Dujų ir skysčių universalus + tankis prisitaikantis: su temperatūros ir slėgio kompensavimo įtaisais, nepriklausomai nuo to, ar SND yra skystos ar dujinės būsenos, jis gali automatiškai konvertuoti į standartinį tūrį, o tikslumui įtakos neturi vidutinė forma.
Kaip pavyzdį paimkite nedidelę SND degalinę:
Jei naudojamas įprastas srauto matuoklis, matavimo paklaida, kurią sukelia atgalinis srautas ir dujų ir skysčio konversija, yra maždaug 3–5%. Skaičiuojant pagal metinį 100 tonų SND papildymą (vieneto kaina 5000 juanių/t), metiniai nuostoliai yra apie 15 000 - 25 000 juanių;
Įrengus universalųjį oro ir skysčio srauto matuoklį + anti-atgalinio srauto matuoklį, paklaida gali būti kontroliuojama 0,5% ribose, o tuo pačiu sumažinamos įrangos priežiūros išlaidos dėl skysčio nuotėkio ir kavitacijos (per metus sutaupoma apie 5000 juanių).
SND matavimo esmė yra ne „išsirinkti brangesnę“, o „pasirinkti tą, kuri atitinka terpės charakteristikas“ – srauto matuokliai su vidinio nuotėkio prevencija, dviguba dujų ir skysčio komunikacija, temperatūros ir slėgio kompensavimas yra tie pasirinkimai, kurie gali ir kontroliuoti išlaidas, ir užtikrinti saugumą.
