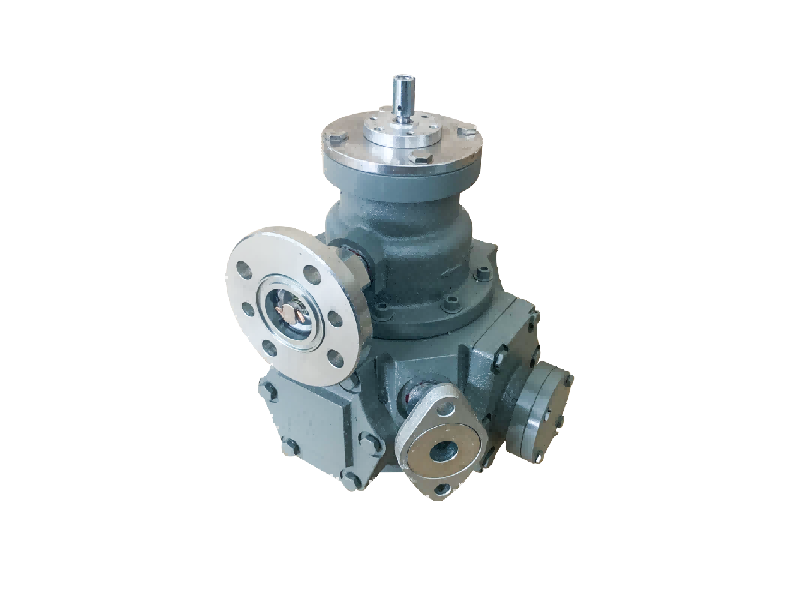

EsmėLPGFM1 srauto matuoklisyra uždaras cilindrinis apvalkalas. Korpusas, sumontuotas laisvos sukimosi viduje aplink cilindrinio būgno centrinę ašį, būgną, esantį radialinio peiliuko, padalinto į tris ar keturias nepriklausomas dujų kamerą (arba „kibirą“). Kiekvienoje kameroje vidinėje sienoje (prie vidurio ašies) ir išorinėje sienoje (prie korpuso) vidinė siena (prie korpuso) yra tiesios plyšinės angos: Vidinė anga yra kameros matavimo kameros įvadas, o išorinė anga tarnauja kaip kameros lizdas. LPGFM1 korpusas užpildytas maždaug puse vandens arba mažo klampumo alyva kaip sandarinimo skysčio, kad apatinė rotoriaus pusė būtų panardinta į skystį. Šis skysčio sandarinimo metodas yra pagrindinis srauto matuoklio bruožas, kuris pakeičia tradicinio tūrinio srauto matuoklio mechaninį sandarinimą ir pasiekia unikalią operaciją be nuotėkio.
Dujos iš „Flowmeter“ įleidimo angos į darbo eigą yra tokia:
Pripučiama stadija: pirmiausia dujos į srovę tam tikroje dujų kameros padėtyje (pvz., Kameroje). Šiuo metu vidinio įleidimo angos kamera, tiesiog veikiama skysčio paviršiaus, o į dujas prijungta įleidimo angos ėmė užpildyti A kamerą. Tuo pačiu metu kita kamera (pvz., B kamera) užpildyta dujomis, o jos vidinės ir išorinės angos uždaromos skysčio paviršiumi, sudarant uždarą „kibiro“ erdvę - matavimo kamerą. Trečioje kameroje (pvz., C kameroje) yra išorinė išleidimo anga, veikiama skysčio paviršiaus ir pradeda išleisti dujas į skaitiklio išleidimo angą.
Pavara ir sukimasis: Dujoms ir toliau užpildant A kamerą, besisukantis cilindras yra veikiama nesubalansuotos jėgos, kurią lemia įleidimo slėgis, ir pradeda pasukti prieš laikrodžio rodyklę aplink jo centrinę ašį (sukimosi kryptis priklauso nuo konstrukcijos ir iliustracijoje parodyta prieš laikrodžio rodyklę).
Tuo pačiu metu A kamera sukasi į pradinę B kameros padėtį, o jos vidinės ir išorinės angos uždaromos skysčio paviršiumi, sudarant naują matavimo kamerą. Tokiu būdu kiekviena kamera patiria ciklą: infliacija → Sandarizuotos kameros formavimas → Išmetimas → Iš naujo nustatyti panardinant.
Tūrinio matavimo pagrindas: Pagrindinis dalykas yra tas, kad kiekvienai būgno revoliucijai dujų tūris, lygus „kamerų skaičiui × tūrio atskiruose kamerų tūryje“ per matuoklį. Pavyzdžiui, keturių kamerų rotoriaus atveju vienas revoliucija išleidžia keturis kartus didesnį kamerų tūrį. Cilindro sukimosi skaičius perduodamas į išorinį skaičiavimo indikatorių (pvz., Mechaninį skaitiklį arba elektroninį jutiklį) per pavaros mechanizmą, kuris gali tiksliai padidinti bendrą dujų tūrį, einantį per srauto matuoklį.
SND srauto matuoklisRemiantis jo skysčio sandarinimo principu, unikalią klasę, kurioje nėra išsidėsčiusių tūrio srauto matuoklio. Jo paklaidos charakteristikos (tokios kaip tiesiškumas, pakartojamumas) ir kitos remiasi mechaniniu tūrio srauto matuoklio (pvz., Girdi ratuku, membranos) mechaniniu sandarinimu, yra didelis skirtumas, paprastai su puikiu tikslumu, matavimo tikslumu iki 0,2 lygio iki 0,5. Tačiau operacijos principas taip pat suteikia konkrečių apribojimų:
Srauto diapazono apribojimai: Siekiant užtikrinti, kad skystis būtų efektyviai uždarytas dujų kameroje, o dujos gali būti sklandžiai išleidžiamos nesukeliant smurtinių skysčių lygio ar skysčio įėjimo svyravimų, sukamojo cilindro sukimosi greitis negali būti per greitas. Tai tiesiogiai riboja maksimalų išmatuojamą srautą. Todėl LPGFM1 srauto matuokliai daugiausia yra tinkami tiksliai išmatuoti mažas srauto dujas, dažniausiai naudojamas laboratorijose, standartiniame matuoklio kalibravime, nedideliuose specialiųjų procesų ir kitų scenarijų srauto stebėjime.
Dujų suderinamumo reikalavimai: Išmatuojamos dujos neturi būti ištirpintos sandarinimo skystyje srauto matuoklio viduje, taip pat negali turėti jokios cheminės reakcijos ar sąveikos su sandarinimo skysčiu. To nepadarius, gali atsirasti matavimo paklaidos (pvz., Mažas tūrio rodmenys dėl dujų ištirpimo), skysčio pobūdžio pokyčiai ar net matuoklio pažeidimai. Tinkamo sandarinimo skysčio (vandens, aliejaus ar kito inertinio skysčio) pasirinkimas yra būtinas norint tiksliai išmatuoti tam tikras dujas.
Kiti svarstymai: skaitiklį reikia montuoti horizontaliai, o skysčio lygį reikia išlaikyti nurodytu ženklu, kai jis naudojamas. Aplinkos temperatūros pokyčiai gali pakeisti sandarinimo skysčio tūrį ir reikalauti dėmesio ar kompensacijos. Nors jie yra labai tikslūs, jie paprastai būna palyginti didelio dydžio ir svorio ir reikalauja reguliariai prižiūrėti skysčio lygį ir švarą.
Apibendrinant galima pasakyti, kad SND srautai, turintys didelį tikslumą, be nuotėkio ir intuityvaus principo, užima svarbią padėtį mažų srauto dujų tūrio matavimo srityje, tačiau reikia griežtai laikytis jų taikomų srauto diapazonų ir dujų uždarų skysčių suderinamumo reikalavimų.
