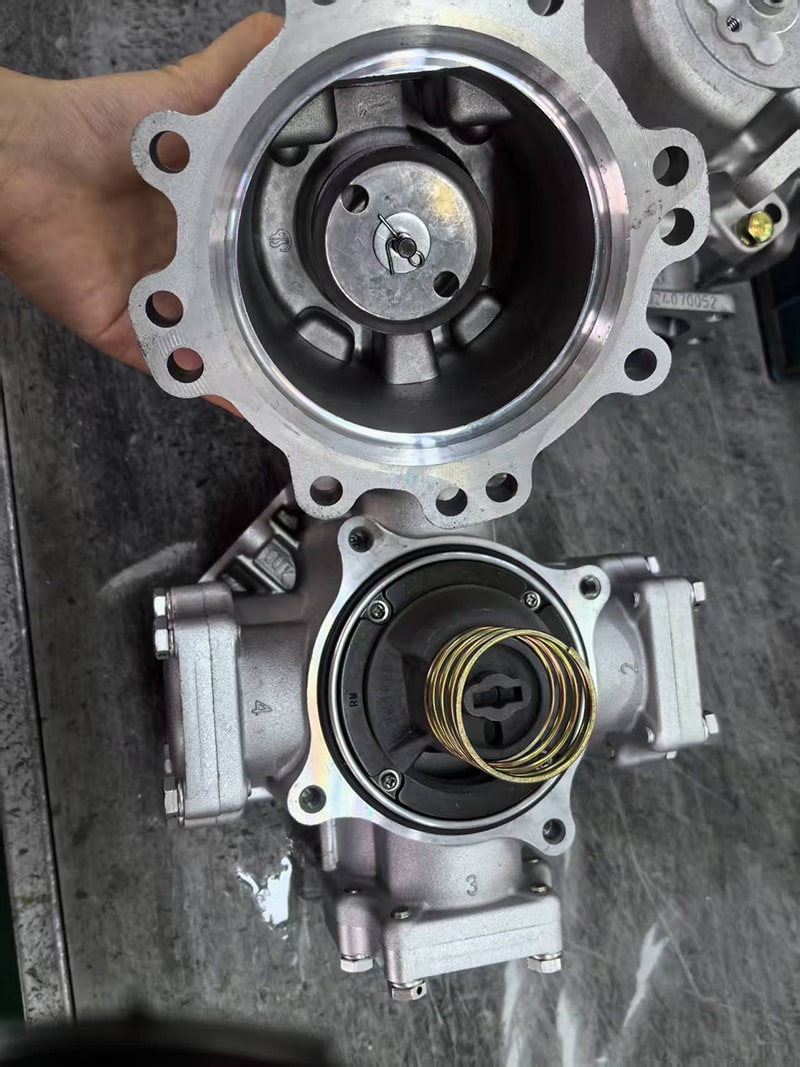

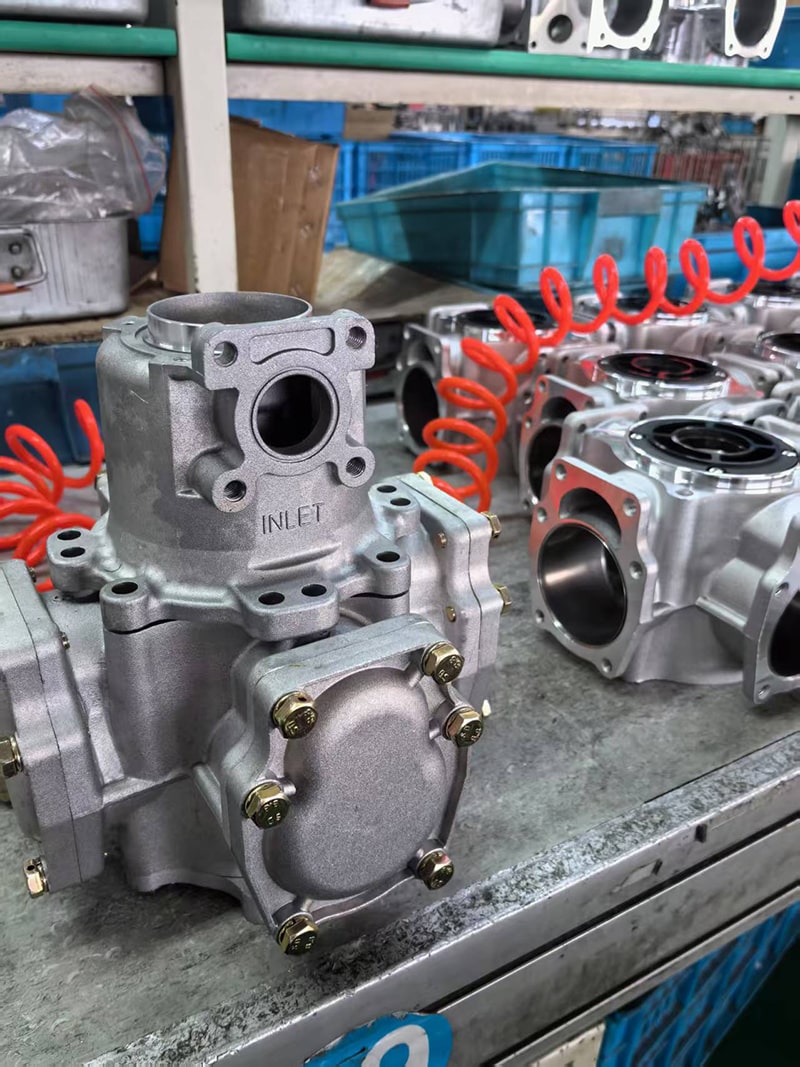

A degalų dozatoriaus srauto matuoklisyra instrumentas, naudojamas skysčio kuro srautui matuoti. Jis naudoja skysto kuro pasipriešinimo ar srauto sužadinimo efektą srauto matuokliui, kai jis teka per srauto matuoklį, kad būtų galima išmatuoti srautą. Daugiausia pasikliaujant mechaniniu spartų, stūmoklių ar pavarų judėjimu, srauto greitis paverčiamas rotacijų skaičiumi per mechaninį perdavimą, o tūris pagaliau apskaičiuojamas.
Prieš naudodami srauto matuoklį, pirmiausia turite pasiruošti, įskaitant srauto matuoklio pirkimą, tinkamo matavimo diapazono ir diapazono pasirinkimą, srieginių jungčių paruošimą, sandarinimo žiedus ir vamzdžius ir kt.
1. Nustatykite degalų srauto matuoklio įrengimo vietą, paprastai šalia naftos bako arba ant naftos dujotiekio.
2. Patikrinkite, ar aplink montavimo vietą yra ir kitų vamzdžių, ar dalių. Jei taip, laikykitės tam tikro atstumo, kad išvengtumėte abipusio trukdžių.
3. Prijunkite srauto matuoklį prie alyvos sunkvežimio vamzdyno ir atkreipkite dėmesį į vandeniui atsparų jungties prievado sandariklį.
4. Pagal benzino srauto matuoklio laidų instrukcijas teisingai sujunkite maitinimo laidą ir signalo liniją.
5. Srauto matuoklio derinimo programinė įranga nustatykite ir kalibruokite parametrus, kad būtų užtikrintas matavimo rezultatų tikslumas.
Padėties nustatymas ir kryptis
1.Pasako srauto krypties rodyklėdegalų srauto matuoklisKėbulas, užtikrinantis, kad montavimo kryptis atitiktų alyvos srauto kryptį.
2. Geriausias yra horizontalus diegimas. Jei reikalingas vertikalus diegimas, skaitykite vadove leidžiamą pakreipimo kampą.
Vamzdyno ryšys
1.Pleiskite įėjimo ir išleidimo siūlus ir apvyniokite sandarinimo juostą (3-4 posūkiai), kad juosta nepatektų į vidinę vamzdžio sieną.
2.Preliminarus sąsajos įtempimas rankomis, tada užrakinkite veržliarakčiu (venkite pervargimo, kad apvalkalas įtrūktų).
Elektros jungtis
1. Prijunkite impulsų signalo liniją prie pagrindinės valdymo plokštės pagal laidų schemą, kad įsitikintumėte, jog ekrano sluoksnis yra gerai įžemintas.
2. Patikrinkite neperšlampamą kištuko našumą, kad drėgmė neužsiverš į grandinę.
1. Atidarykite vamzdyno vožtuvą ir paleiskite skystį bei atkreipkite dėmesį, kad palaipsniui sureguliuotumėte jungiklio dydį, kad išvengtumėte per didelio.
2. Išbandykite skirtingas srauto greitis, kad nustatytumėte geriausią matavimo diapazoną ir diapazoną.
3.Atjusės parametrai, tokie kaip indikatoriaus ar įrašymo įrenginio jautrumas ir tikslumas.
Sandarinimo testas
Įjungę alyvos siurblį, patikrinkite, ar kiekviena sąsaja nutekėjo, ir prireikus pakeiskite sandariklį.
Statinio slėgio testas: Uždarykite išleidimo vožtuvą ir stebėkite, ar slėgio matuoklis yra stabilus (15 minučių palaikykite slėgio kritimą).
Matavimo kalibravimas
Tikru skysčio kalibravimu naudokite standartinį matavimo instrumentą (pvz., 20L standartinį metalo matavimo cilindrą).
Sureguliuokite pagrindinės plokštės impulsų koeficientą, kad įsitikintumėte, jog indikacijos paklaida yra ± 0,3% (žr. JJG 443-2015 patvirtinimo taisykles).
Programinės įrangos konfigūracija
Per valdymo skydelį įveskite benzino srauto matuoklio parametrus (tokius kaip impulsai/L, alyvos tipas).
Vykdykite savarankiško bandymo programą, kad patikrintumėte jutiklio anomalijas ar signalo trukdžius.
1. Naudodamiesi srauto matuokliu, venkite greitojo srauto ar per didelės vibracijos, kad išvengtumėte klaidų ar pažeidimų.
2. Išvalykite ir prižiūrėkitedegalų srauto matuoklisReguliariai, kad užtikrintų normalų jo veikimą.
3. Mokėjimo dėmesys saugumui veikiant, kad būtų išvengta tokių pavojų kaip elektros šokas, plyšimas ir cheminis apsinuodijimas.
4. Po įdiegimo reikia faktinio veikimo testo, kad būtų galima stebėti, ar srauto matuoklio išvestis yra tikslus ir ar montavimas yra tvirtas.
5. Jei reikia ilgalaikio laikymo, į srauto matuoklį reikia įvesti tam tikrą valymo terpės kiekį, kad būtų išvengta rūdžių ir vidinių dalių, turinčių įtakos aptarnavimo tarnavimui, korozija.
6. Priežiūra, reikia atkreipti dėmesį į priežiūros ciklus ir metodus, o priežiūros dalys turėtų būti išvalytos ir pakeistos laiku.
Antistatinės priemonės: Naudokite sprogimui atsparius įrankius montavimo metu ir prijunkite žemės laidą, kad pašalintumėte statinę elektrą.
Venkite tuščiosios eigos: prieš pirmą kartą paleidę mašiną, įsitikinkite, kad vamzdynas užpildytas aliejumi, kad būtų išvengta sauso srauto matuoklio sparnuotės šlifavimo.
Reguliari techninė priežiūra: Išvalykite filtrą kas šešis mėnesius ir patikrinkite sparnuotės susidėvėjimą. Patikrinkite sandariklio elastingumą ekstremalioje temperatūroje, kad būtų išvengta mažos temperatūros trapių krekerių ar aukštos temperatūros senėjimo.
1. Didelė klaida: patikrinkite, ar nėra filtrų užsikimšimo, sparnuotės trukdymo ar signalo trukdžių.
2.no signalo išvestis: patikrinkite maitinimo šaltinio įtampą ir tai, ar laidų gnybtai yra laisvi.
3.Abnormalus garsas/vibracija: patikrinkite, ar nėra kavitacijos ar nepakankamai vamzdžių atramos.
Trumpai tariant, srauto matuoklis yra labai praktiškas instrumentas, kuris gali tiksliai išmatuoti skysčių srautą ir suteikti svarbią techninę paramą pramoninei gamybai, aplinkos apsaugai ir kitoms sritims. Tikiuosi, kad šis straipsnis gali padėti suprasti pagrindinius srauto matuoklių principus ir naudojimą ir suteikti pagalbą jūsų darbui.
