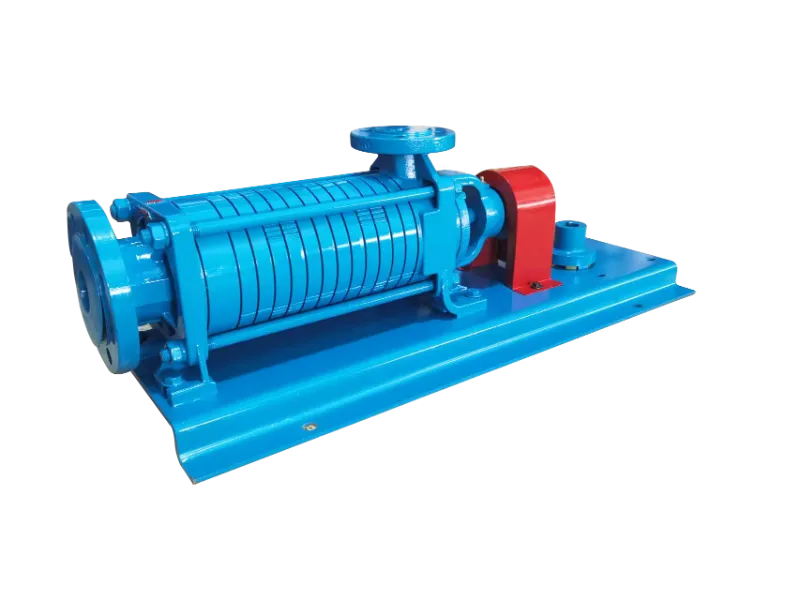

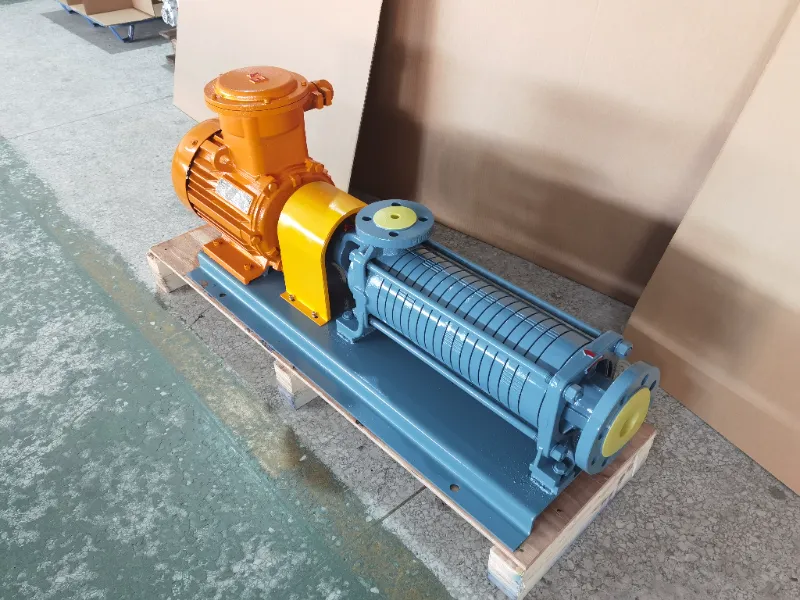

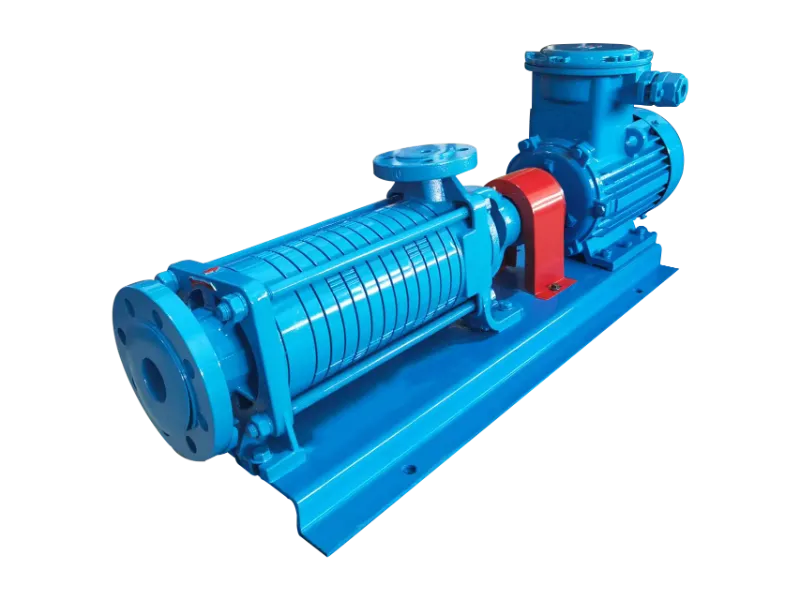

LPG 6 pakopų išcentrinis siurblys

Šis SND daugiapakopis siurblys yra išcentrinis srauto kanalo siurblys su horizontalia 6 pakopų konstrukcija. Jis naudoja mechaninį sandariklį be išorinio aušinimo. Šis 6 pakopų LPG išcentrinis siurblys, kurio siurbimo gale įrengta išankstinio suspaudimo turbina, gerai veikia esant žemai NPSH sąlygoms, pasižymi dideliu srautu ir aukštu slėgiu. Jis tvarko įvairias medžiagas, įskaitant SND, žibalą, dyzeliną ir kitas lengvąsias alyvas.

Parametras yra toks.

Produkto struktūra

Šis LPG 6 pakopų išcentrinis siurblys susideda iš keturių pagrindinių dalių: atramos, pavaros, guolių ir sandariklių. Atraminę sekciją sudaro įėjimo atraminis rėmas, išleidimo angos atraminis rėmas, priekinės kreipiamosios mentės įvorės mazgas, kreipiančiosios mentės pertvara, kreipiamosios mentės įvorės mazgas, išleidimo jungtis, dangtelis ir guolio korpusas – tvirtinami tvirtinimo varžtais, sujungiančiais visus etapus, kad sudarytų darbo kamerą. Pavaros sekcija susideda iš veleno, priekinės pakopos sparnuotės, varinio sparnuotės ir lygiagrečiojo rakto. Guoliai apima priekinius kreipiamosios mentės movinius guolius, kreipiamosios mentės movinius guolius ir riedėjimo guolius. Tarpikliai yra sudaryti iš sandarinimo žiedų ir mechaninių sandariklių.

Darbo principas

Šis LPG 6 pakopų išcentrinis siurblys veikia išcentrinės jėgos principu. Didelės spartos sparnuotės mentės sukasi skystį ir išmeta jį į išorę, sukurdamos srautą. Prieš paleidžiant, siurblys ir vamzdynai turi būti visiškai užpildyti skysčiu, kad susidarytų vakuuminė būsena. Kai sparnuotė sukasi, išcentrinės jėgos veikiamas skystis išsviedžiamas į išorę, todėl sparnuotės centre susidaro žemo slėgio zona. Tada atmosferos arba hidraulinis slėgis stumia daugiau skysčio iš šaltinio į siurblį ir užtikrina nuolatinį perdavimą.

Programos

Šis LPG 6 pakopų išcentrinis siurblys tinka balionų užpildymui, SND siurbimui iš antžeminių rezervuarų, autocisternų pakrovimui ir iškrovimui. Jis tvarko tokias medžiagas kaip SND, žibalas, dyzelinas ir panašūs lengvieji angliavandeniliai.

Atsargumo priemonės

Siurblio įleidimo angoje turi būti sumontuotas 100 akių arba smulkesnis filtras.

Prieš paleidžiant siurblį reikia užpildyti – užpildykite skysčiu ir pašalinkite visą orą, kad išvengtumėte sauso veikimo.

Prieš paleisdami patikrinkite variklio sukimosi kryptį.

Venkite ilgo veikimo su uždarytu išleidimo vožtuvu.

DUK

1 klausimas: kodėl siurblys neveikia?

A1: Patikrinkite variklį ir patikrinkite, ar jis neužstrigo (svetimi objektai arba nesubalansuoti tvirtinimo varžtai).

2 klausimas: kodėl siurblys stipriai vibruoja?

A2: Patikrinkite išlygiavimą – patikrinkite tvirtinimo veržles ir centro aukščio nuoseklumą.

3 klausimas: kaip ištaisyti nuotėkį?

A3: Patikrinkite mechaninį sandariklį (pažeidimas arba netinkamas aukštis – standartinis 2,5 mm±0,5 mm) ir apžiūrėkite O žiedus.
