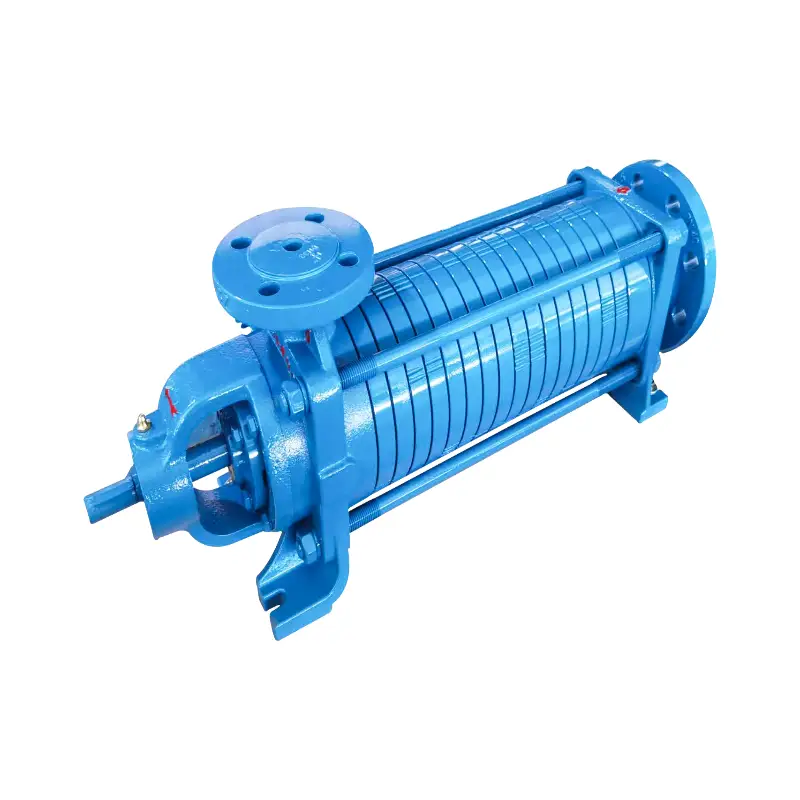

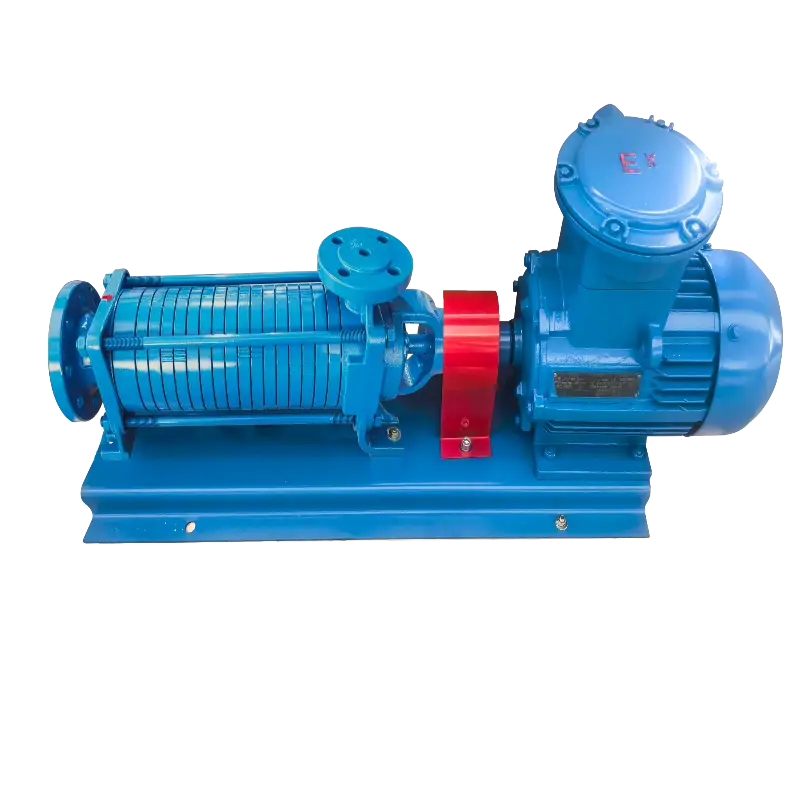

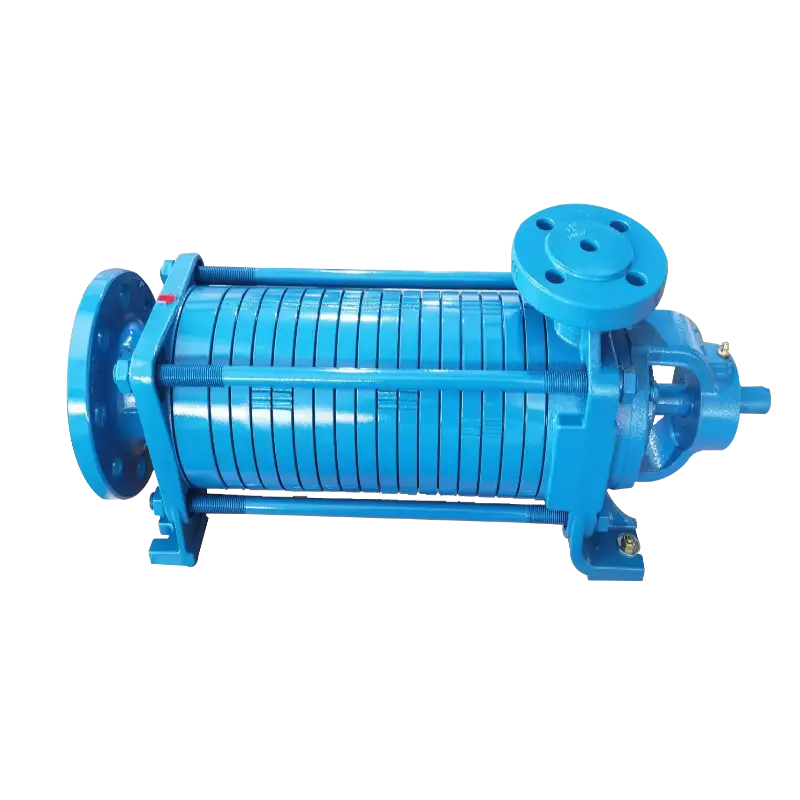

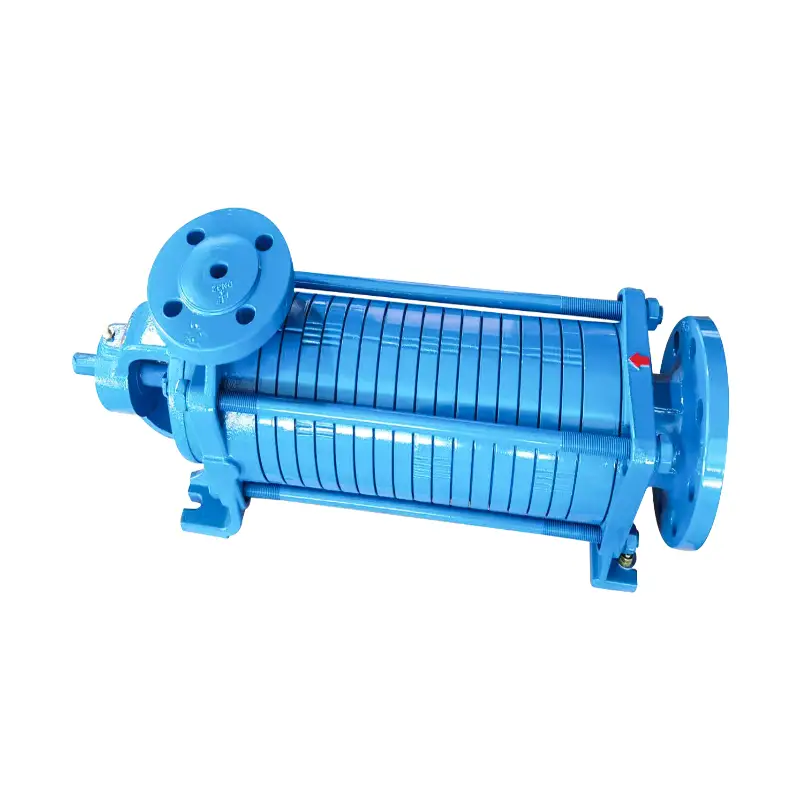

Šis LPG daugiapakopis siurblys yra išcentrinis srauto kanalo siurblys su horizontalia konstrukcija ir 8 etapais. Jis naudoja mechaninį sandariklį be išorinio aušinimo. Šis LPG daugiapakopis siurblys, kurio siurbimo gale įrengta išankstinio suspaudimo turbina, puikiai veikia esant žemai NPSH sąlygoms, pasižymi dideliu srautu ir aukštu slėgiu.
Siurblį sudaro keturi pagrindiniai komponentai: atraminė dalis, pavaros dalis, guoliai ir sandarinimo komponentai. Atraminę sekciją sudaro įėjimo atraminis rėmas, išleidimo angos atraminis rėmas, priekinės kreipiamosios mentės įvorės mazgas, kreipiančiosios mentės pertvaros, kreipiamosios mentės įvorės mazgas, išleidimo jungtis, dangtelis ir guolio korpusas – išleidimo jungtis kiekviena sekcija suspaudžiama, kad būtų suformuota darbo kamera. Pavaros sekcija susideda iš varančiojo veleno, priekinės pakopos sparnuotės, varinio sparnuotės ir lygiagrečiojo rakto – velenas varo sparnuotę per raktą, kad sukurtų išcentrinę jėgą. Guoliai apima priekinius kreipiamosios mentės movinius guolius, kreipiamosios mentės movinius guolius ir riedėjimo guolius. Sandarinimo komponentai sudaryti iš O-žiedų ir mechaninių sandariklių.
Parametras yra toks.
|
Sukimosi kryptis |
Prieš laikrodžio rodyklę, kai yra nukreiptas į pavaros veleno galą |
|
Maksimalus darbinis slėgis |
2,8 MPa |
|
Greitis |
1450 aps./min |
|
Galia |
5,5 kW, 380 V |
|
Aplinkos temperatūra |
-20°C iki 60°C |
|
Scena |
8 |
Šis LPG daugiapakopis siurblys turi horizontalią konstrukciją su 8 pakopų sparnuotėmis, kurios užtikrina aukštą aukštį ir didelį srautą. Mechaniniam sandarikliui nereikia papildomos aušinimo sistemos, todėl supaprastinamas montavimas ir priežiūra. Išankstinio suspaudimo turbina siurbimo gale efektyviai sumažina NPSH reikalavimus, užtikrindama stabilų veikimą net esant prastoms siurbimo sąlygoms. Dėl kompaktiškos konstrukcijos ir sklandaus veikimo šis LPG daugiapakopis siurblys yra tinkamas nuolatiniam sunkiam darbui.
Šis LPG daugiapakopis siurblys tinka balionų pildymui, SND siurbimui iš antžeminių rezervuarų, autocisternų pakrovimui ir iškrovimui. Jis tvarko įvairias terpes, įskaitant SND, žibalą, dyzeliną ir kitus skysčius.
1 klausimas: kodėl LPG daugiapakopis siurblys neveikia?
A1: Patikrinkite variklį ir patikrinkite, ar siurblio korpusas neužstrigo (svetimi objektai arba nesubalansuoti tvirtinimo varžtai).
2 klausimas: kodėl LPG daugiapakopis siurblys stipriai vibruoja?
A2: Patikrinkite variklio ir siurblio išlygiavimą – patikrinkite tvirtinimo veržles ir centro aukščio nuoseklumą.
3 klausimas: kaip pašalinti nuotėkį iš LPG daugiapakopio siurblio?
A3: Patikrinkite mechaninį sandariklį (pažeidimas arba netinkamas aukštis – standartinis 2,5 mm±0,5 mm) ir patikrinkite, ar nesusidėvėję O žiedai.
